محدوده فشار و پیکربندی ایمنی: چک لیست مهندس میدان برای انتخاب کمپرسور

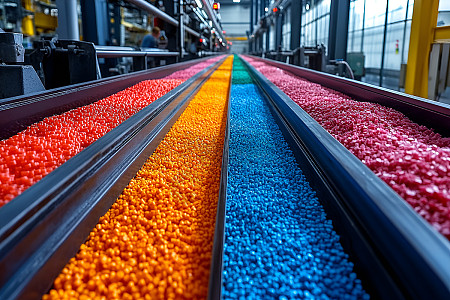

سه ماهه گذشته، من را به یک کارخانه پلاستیک در تایلند فراخواندند. خط تولید آنها 18 ساعت تعطیل بود. علت اصلی؟ یک کمپرسور هوا پیچی که به مدت سه سال بدون نقص کار می کرد، ناگهان یک شبه توقیف شد.

وقتی سیاهه‌ها را کشیدم، زنگ هشدار دمای بالا زده شده بود - اما سنسور حرارتی هرگز به مدار خاموشی اضطراری متصل نشد. کمپرسور به کار خود ادامه داد تا زمانی که روتور خود را به محفظه جوش داد.

آن حادثه از کار افتادن ماشین نبود. این یک مشکل پیکربندی بود.

در طول سال‌ها، من داستان‌های مشابهی را در سراسر جهان دیده‌ام - از سایت‌های پتروشیمی در خاورمیانه تا کارخانه‌های فرآوری مواد غذایی در اروپا. نخ مشترک به ندرت از نوع کمپرسور است. تقریباً همیشه در پیکربندی ایمنی نسبت به فشار عملیاتی واقعی نادیده گرفته می شود.

این راهنما یک مقاله نظری نیست. این یک چک لیست عملی است که از خرابی های واقعی گرفته شده استکمپرسور هوا پیچ، پیستون فشار بالا و واحدهای گریز از مرکز، بنابراین می توانید لایه های محافظ مناسب را با محدوده فشار خاص خود مطابقت دهید.

محدوده فشار پایین (تا 15 بار / 220 psi) - خطرات پنهان در سیستم های "ساده"

این رایج ترین باند فشار است، وکمپرسور هوا پیچبر این فضا مسلط است. از آنجا که این سیستم ها به عنوان "استاندارد" تلقی می شوند، بسیاری از اپراتورها تصور می کنند که حفاظت اولیه کافی است. در عمل، من سه شکاف تکرار شونده را می بینم:

1. منطق دما، نه فقط سوئیچ های دما

بسیاری از کمپرسورهای اسکرو مدل پایه از یک کلید دمای دو فلزی ساده استفاده می کنند. در دمای 120 درجه سانتی گراد حرکت می کند، اما تا آن زمان، روغن قبلا کک شده است. یک کمپرسور هوای پیچی با پیکربندی مناسب باید دارای یک سنسور PT100 RTD با یک قفل منطقی سیم‌کشی سخت باشد – نه فقط یک زنگ هشدار نرم در PLC. کنترل کننده باید برق را در دمای 110 درجه سانتیگراد قطع کند و نیاز به تنظیم مجدد دستی دارد. این ویژگی واحد از 70 درصد از خرابی‌های پیش از موعد روتور که در سطح جهانی با آن مواجه می‌شویم، جلوگیری می‌کند.

2. نظارت بر فشار دیفرانسیل در سراسر فیلتر روغن

گرفتگی فیلتر روغن باعث گرسنگی یاتاقان ها می شود. اکثر پکیج های کمپرسور فقط فشار تخلیه نهایی را کنترل می کنند. اما به خوبی مشخص شده استکمپرسور هوا پیچباید یک سوئیچ دلتا-P در سراسر فیلتر روغن داشته باشد. هنگامی که اختلاف فشار از 2.5 بار بیشتر شود، کنترل کننده باید قبل از باز شدن شیر بای پس و گردش روغن فیلتر نشده، یک هشدار سرویس را علامت بزند. این یک افزونه کم‌هزینه است که هزینه خود را در یک تعمیر اساسی اجتناب‌شده پرداخت می‌کند.

3. حفاظت فاز و تأیید چرخش

من آسیب چرخش معکوس را در اندونزی، نیجریه و برزیل دیده‌ام - همیشه پس از اتصال مجدد برق سایت. یک کمپرسور پیچی با پیکربندی مناسب باید دارای یک رله توالی فاز باشد که در صورت نادرست بودن چرخش، از راه اندازی جلوگیری کند. این اختیاری نیست. این یک لایه اساسی است که باید در هر سفارش خرید مشخص شود.

برای کار با فشار کم، یک کمپرسور هوای پیچ دوقلو با این سه محافظ بهترین تعادل بین قابلیت اطمینان و ایمنی را ارائه می دهد. بدون توجه به مزیت قیمت، بسته‌ای را که فاقد محافظ حرارتی و فازی است، نپذیرید.

محدوده فشار متوسط ​​(15-40 بار / 220-580 psi) - مدیریت آبشارهای حرارتی در کمپرسورهای پیستونی

به محض عبور از 15 بار، بازار به سمت کمپرسورهای پیستونی چند مرحله ای تغییر می کند. چالش ایمنی در اینجا تنها مهار فشار نیست - مدیریت گرادیان حرارتی است.

چند سال پیش، آتش سوزی در کارخانه پریفرم PET در هند را بررسی کردم. یک کمپرسور پیستونی دو مرحله ای با یک اینترکولر مسدود شده مواجه شد. دمای تخلیه مرحله دوم به 230 درجه سانتیگراد افزایش یافت و رسوبات کربن در دریچه تخلیه را مشتعل کرد. شعله دوباره به داخل میل لنگ برگشت.

بررسی نشان داد که کمپرسور فقط دمای تخلیه نهایی را کنترل می کند. مرحله میانی هیچ حفاظت مستقلی نداشت.

برای واحدهای پیستونی فشار متوسط، من سه لایه ایمنی غیرقابل مذاکره را توصیه می کنم:

•  نظارت مستقل دما در هر مرحله فشرده سازی.هر تخلیه سیلندر باید ترموکوپل مخصوص به خود را داشته باشد، و PLC باید خاموش شود اگر هر مرحله از حد طراحی خود فراتر رفت - نه فقط خروجی نهایی.
• شیرهای ایمنی مکانیکی با نشانگرهای نشانگر.در سرویس‌های پرفشار، شیرهای ایمنی می‌توانند بلند شوند و دوباره قرار بگیرند، اما به طور کامل بسته نمی‌شوند و باعث ریزنشت می‌شوند. دریچه هایی را با یک اهرم بالابر و نشانگر بصری مشخص کنید تا اپراتورها بتوانند تأیید کنند که آیا شیر تخلیه شده است یا خیر. این امر به ویژه در سایت های راه دور یا بدون نظارت مهم است.
• تخلیه خودکار میعانات با پشتیبان گیری دستی.رطوبت در فشرده سازی با فشار متوسط ​​اجتناب ناپذیر است. تخلیه خودکار خراب می شود - من دیده ام که سیم پیچ های برقی در محیط های مرطوب می سوزند. هر تخلیه خودکار باید توسط یک عایق و دریچه تخلیه دستی، با یک روش مکتوب برای بررسی دستی هفتگی پشتیبانی شود.

محدوده فشار بالا (بالاتر از 40 بار / 580 psi) - استاندارد API به عنوان پایه شما

برای کاربردهای بیش از 40 بار - ایستگاه های پر کردن گاز، آزمایش خط لوله، یا تقویت نیتروژن با فشار بالا - پیکربندی ایمنی از بهترین عملکرد به کدهای مهندسی تغییر می کند. در این عرصه، کمپرسور هوا پیچ به ندرت استفاده می شود. واحدهای پیستونی یا دیافراگمی مسئولیت را بر عهده می گیرند. با این حال، اصول ایمنی با هم همپوشانی دارند.

بر اساس API 618 (کمپرسورهای رفت و برگشتی) و الزامات لوله کشی ASME B31.3، هر بسته فشار قوی باید شامل موارد زیر باشد:

1. حفاظت دو برابر فشار بیش از حد به صورت سری.یک شیر تسکین دهنده کافی نیست. این پیکربندی باید شامل یک دریچه تسکین اولیه باشد که در 5٪ بالاتر از فشار کاری تنظیم شده است، و یک شیر ثانویه تنظیم شده در 8٪، تخلیه به یک هدر دریچه ایمن. این افزونگی از گسیختگی فاجعه بار در دو کارخانه ای که من با آنها در ایالات متحده کار کرده ام جلوگیری کرده است.

2. مانیتورینگ لرزش و ریزش میلهکمپرسورهای پیستونی فشار بالا تنش مکانیکی قابل توجهی را تجربه می کنند. من به شدت توصیه می کنم

•  کاوشگرهای مجاورت در هر راهنما برای تشخیص سایش حلقه سوار
•  مبدل های لرزش در هر سر سیلندر، با منطق خاموش شدن در صورت تجاوز سرعت 25 میلی متر بر ثانیه

3. فشار روغن میل لنگ با خاموشی کم.در سرویس فشار بالا، فشار روغن یاتاقان ها را حفظ می کند و همچنین تخلیه کننده های کنترل ظرفیت را به کار می اندازد. سوئیچ فشار کم روغن که بلافاصله راننده را خاموش می کند اجباری است - نه یک چراغ هشدار، بلکه یک رله خاموش کننده فیزیکی.

کمپرسورهای گریز از مرکز - حفاظت از نوسانات، حفاظت پرسنل است

کمپرسورهای گریز از مرکز با سرعت های بسیار بالا و اغلب با پروانه های بزرگ کار می کنند. خطرناک ترین رویداد ایمنی، فشار بیش از حد نیست - افزایش فشار است.

هنگامی که یک کمپرسور گریز از مرکز موج می زند، روتور می تواند چندین میلی متر در میلی ثانیه به صورت محوری جابجا شود. ارتعاش حاصل می تواند لوله های تخلیه را پاره کند. من یک رویداد افزایشی را در یک کارخانه شیمیایی اروپایی دیده ام که فلنج فولادی ضد زنگ 10 اینچی را برش داده است.

برای واحدهای گریز از مرکز، این ویژگی های ایمنی غیرقابل مذاکره هستند:

•  کنترل ضد ولتاژ با دریچه های دمنده سریع الاثر اختصاصی.زمان پاسخ سوپاپ باید کمتر از 1 ثانیه باشد. هنگام مشخص کردن، از تامین کننده گزارش تست مرحله واکنش شیر را بخواهید. اگر نمی توانند آن را ارائه کنند، آن را یک پرچم قرمز در نظر بگیرید.
•  نظارت بر موقعیت محوری (سایش یاتاقان رانش).دو پروب مجاورتی مستقل برای اندازه گیری جابجایی شفت باید نصب شود. اگر حرکت محوری بیش از 0.3 میلی متر باشد (بسته به طراحی روتور)، سیستم باید قبل از از کار افتادن یاتاقان های رانش، خاموشی کنترل شده را آغاز کند.
• مهر و موم گاز خشک با نظارت بر جریان هواکش.برای کاربردهایی با گازهای خطرناک، آب بندی گاز خشک پشت سر هم استاندارد است. اما ایمنی واقعی در جریان سنج دریچه نشتی است. افزایش تدریجی جریان دریچه نشان‌دهنده خرابی مهر و موم است و هفته‌ها هشدار اولیه را ارائه می‌دهد - در صورتی که مانیتورینگ نصب شده و روند رو به رشدی داشته باشد.

سه قانون ایمنی جهانی - مهم نیست کدام نوع کمپرسور را انتخاب می کنید

در سراسر هر سایتی که من در سطح جهانی بازدید کرده ام - خواه یک کمپرسور هوا پیچ در معدن استرالیا، یک کمپرسور پیستونی در تاسیسات گاز روسیه یا یک واحد گریز از مرکز در یک پالایشگاه آلمان - این سه قانون صادق است:

1.  شیرهای جداسازی دستی در تخلیه کمپرسور.خاموشی های الکترونیکی ممکن است با شکست مواجه شوند. یک شیر توپی فیزیکی یا دریچه دروازه در فلنج تخلیه به اپراتورها این توانایی را می دهد که در مواقع اضطراری کمپرسور را از سیستم جدا کنند، حتی اگر سیستم کنترل پاسخگو نباشد.
2. شیشه دید در سیستم های روغن کاری شده.برای کمپرسورهای پیچی پر از روغن، شیشه دید خط برگشت روغن یک وسیله ایمنی ساده و نادیده گرفته شده است. اگر نمی توانید جریان روغن را در حین عملیات بارگذاری مشاهده کنید، خط تخلیه روغن مسدود می شود. بدون این تایید بصری، کمپرسور به تدریج روغن خود را از دست می دهد و منجر به گرسنگی یاتاقان می شود. توصیه می‌کنم روی هر کمپرسور هوای پیچ‌دار روغنی به‌عنوان یک خط استاندارد، یک شیشه دید مشخص کنید.
3.  سوابق کالیبراسیون برای هر سنسور فشار و دما.نمی توانم به اندازه کافی روی این موضوع تاکید کنم. سنسوری که دمای پایین 5 درجه سانتیگراد را نشان دهد، کل پیکربندی ایمنی شما را شکست خواهد داد. اطمینان حاصل کنید که تامین کننده شما گواهی های کالیبراسیون کارخانه را ارائه می دهد که قابل ردیابی با استانداردهای بین المللی (ISO 17025) است. علاوه بر این، کالیبراسیون مجدد سالانه را برنامه ریزی کنید - این تنها مقرون به صرفه ترین سرمایه گذاری ایمنی است که می توانید انجام دهید.

انتخاب نهایی - ماتریس تصمیم گیری بر اساس وظیفه شما

اگر در مرحله برنامه ریزی برای یک ایستگاه کمپرسور جدید هستید، در اینجا یک چارچوب ساده شده است که در طول ارزیابی سایت با مشتریان به اشتراک می گذارم:

چرا این مهم است - فراتر از انطباق

من روی سیستم های کمپرسور در شش قاره کار کرده ام. موفق ترین اپراتورها به پیکربندی ایمنی به عنوان یک خط هزینه نگاه نمی کنند. آنها آن را به عنوان بیمه ای می بینند که در زمان به کارگیری، قابلیت پیش بینی نگهداری و اعتماد پرسنل سود سهام پرداخت می کند.

یک کمپرسور هوای پیچی با پیکربندی صحیح با حفاظت حرارتی و فیلتر مناسب، سه تا پنج سال از دستگاهی که پیکربندی ضعیفی دارد، با 40 درصد توقف های برنامه ریزی نشده کمتر دوام می آورد. یک کمپرسور پیستونی با ابزار دقیق هفته‌ها قبل از اینکه به خطر آتش‌سوزی تبدیل شود، شما را از خرابی اینترکولر آگاه می‌کند. یک واحد سانتریفیوژ محافظت شده در برابر نوسانات، لوله های شما را برای طول عمر طراحی کامل 20 ساله دست نخورده نگه می دارد.

ما اینجا هستیم تا به شما کمک کنیم تا آن را درست انجام دهید

هر اتاق کمپرسور متفاوت است. دمای محیط محل، کیفیت آب خنک‌کننده، توان موجود و حتی عادات عملیاتی همگی بر پیکربندی ایمنی نهایی تأثیر می‌گذارند.

اگر در حال حاضر در حال ارزیابی یککمپرسور هوا پیچ، یک سیستم پیستونی فشار بالا، یا یک واحد گریز از مرکز برای یک پروژه خاص، از شما دعوت می کنم پارامترهای وظیفه خود را به اشتراک بگذارید - نوع گاز، فشار مورد نیاز، سرعت جریان و شرایط سایت.

ما یک بررسی پیکربندی ایمنی رایگان ارائه خواهیم کرد:

•  بسته پیشنهادی خود را با استانداردهای بین المللی (API، ASME، PED) مقایسه کنید
•  هر گونه شکاف حفاظتی را نسبت به محدوده فشار خود شناسایی کنید
• سنسورها، سوپاپ‌ها یا ارتقاء منطقی کنترلی با ROI تخمینی را توصیه کنید

از فرم درخواست زیر استفاده کنید یا یک پیام مستقیم با موضوع "Safety Config" ارسال کنید.من شخصاً هر درخواست را بررسی می کنم و ظرف 24 ساعت با یک یادداشت فنی سفارشی پاسخ خواهم داد.
